قطعات مورد استفاده

در سازه های فضایی نزدیک به 50 % درصد از کل هزینه ها صرف هزینه اتصالات میگردد در حالیکه درسازه معمولی هزینه اتصالات نزدیک به 20 % کل هزینه میباشد.از این رو مهمترین اجزای سازه فضاکاراتصالات آنها میباشد.

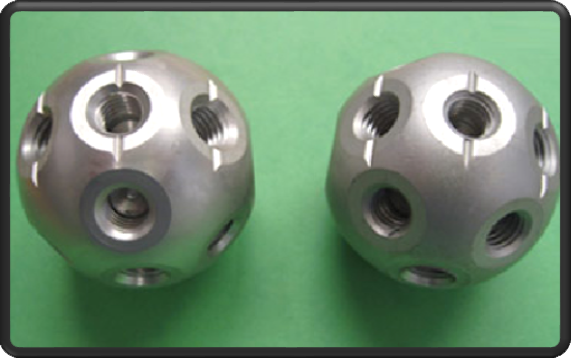

• گوی :
عبارت است از یک کره فولادی توپر که به منظور ایجاد پایداری و ارتباط بین اعضای سه بعدی بکار می رود. گویها خود و اعضا مربوطه شان را در یک موقعیت ثابت نگه می دارند و باعث ایجاد تعادل بین نیروهای اعضا می شوند. گویها همچنین دارای سوراخهای رزوه دار شعاعی نیز می باشند که عضوهای سازه توسط انتهای مخروطی خود تحت زوایای مشخصی بر روی این سوراخها که دارای سطح ماشینکاری شده می باشند، می نشینند و پیچ می شوند .
گوی ها می توانند از جنس آلومینیوم یا فولاد باشد. اما اگر فولادی باشد باید برای تغییر شکل های موجود کنترل گردد که در این صورت اتصالات بزرگتری خواهیم داشت.
گوی های اتصال مرو از جنس آلیاژ فولاد فورج شده کوبین کاری شده 45 CKمیباشد..
گوی های مورد استفاده این شرکت در قطرهای مختلف و به همراه آبکاری گالوانیزه گرم میباشد.



گوی

• مخروطی :

جهت ملاحظات هندسی در محل اتصال المان به گوی از قطعه مخروطی شکل فولادی که به لوله جوش می شود استفاده می گردد. این قطعه دارای دو نوع کششی و فشاری می باشد .مهمترین نقش آن جلوگیری از تراکم لوله های در نزدیکی گوی میباشد.

مخروطی های مورد استفاده این شرکت در سایزهای مختلف است که به همراه لوله رنگ آمیزی میگردد و در لوله های گالوانیزه، مخروطی ها آبکاری گالوانیزه گرم انجام میشود.

 مخروطی

• لوله :

عضو دیگر سازه ها که جهت تحمل نیروهای محوری (کششی ، فشاری) بکار می رود لوله ها می باشند که دو انتهای آن بریده شده و سر آن بوسیله قطعه مخروطی که اتصال آن را با سایر قطعات امکان پذیر می سازد،جوش می شود.

لوله هایی که در خرپا سازه فضاکار استفاده میشود 6 متری میباشد اما به دلائل مختلف 2 و 3 متری برش داده می شوند.

توصیه شده است تمامی لوله ها یا هم وند های یک سازه فضایی تا حد امکان با طول مساوی انتخاب شود و تنها نقطه تمایز آنها در نواحی پر تنش، افزایش ضخامت درونی فولاد لوله باشد.

لوله های مورد استفاده این شرکت در سایزهای مختلف در رنگهای مختلف (با توجه به درخواست مشتری)، ویا از نوع گالوانیزه که بیشتر در نواحی مرطوب و شرجی ویا استخرها مورد استفاده قرار میگیرد.

 لوله

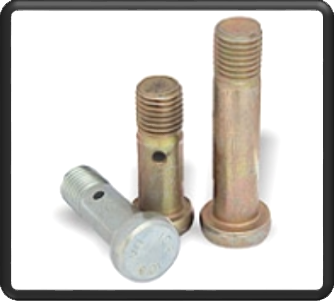

• پیچ :

یک اتصال جدا شدنی بوده و جهت انتقال نیرو از آن کمک گرفته می شود .پیچ ها در شبکه فضایی در حالت کششی عمل می کند و نیروی کششی از گل پیچ به نشیمنگاه مخروطی انتقال پیدا می کند. پیچ های این سیستم با توجه به نوع طراحی دارای کلاس سختی  8.8 یا 10.9  می باشند.

پیچ



اگر هم وند در فشار باشد نیرو از عضو مخروطی و از آن به وسیله اسلیو و از طریق سطح صاف به گوی منتقل میگردد. اما اگر هم وند ها در کشش باشند پیچ ها و طول رزوه شده درون گوی بیشترین تاثیر را در انتقال نیرو دارند.

پیچ های مورد استفاده این شرکت در سایزهای مختلف و از نوع 10/9 است. که قبل از بکارگیری، مورد آزمایش قرار میگیرد. کلیه پیچ ها آبکاری شده است.



• اسلیو :

(غلاف) مهره ای می باشد که در فشار عمل می کند و جهت محکم نمودن پیچ ها در داخل گوی نیز استفاده می شود.اسلیوها به دو شکل شیاردار و سوراخ دار تولید می شوند که توسط پین به پیچ متصل می گردند .جهت محکم کردن و اطمینان از ورود کافی بولت درون رزوه از اسلیو یا غلاف استفاده میکنیم که طول آن بستگی به نیروی موجود در اتصال و طول بولت دارد. پین روی سلیو(غلاف) برای کنترل میزان فرورفتگی پیچ درون گوی تعبیه گردیده است.

کلیه اسلیوهای مورد استفاده از جنس قولاد ST37 به همراه آبکاری گالوانیزه است.

 اسلیو
